کابل کشی فیبر نوری هسته اصلی شبکه های داده امروز است. فیبر نوری نوعی رسانه ای غالب برای پیوندهای مرکز داده پر اهمیت ، Backbone شبکه ها در ساختمانها و مسافتهای طولانی تر برای شبکه های Campus است. با افزایش سرعت شبکه و تقاضای پهنای باند ، محدودیت های فاصله ای و کاهش از دست دادن packet های شبکه ،  گواهینامه آزمایش کابل کشی فیبر نوری بیش از هر زمان دیگری اهمیت دارد.



بازرسی کابل فیبر نوری برای از دست دادن نور

برای چندین دهه ، فیبر نوری مورد بازرسی و تمیز قرار گرفته است تا از عبور مناسب نور اطمینان حاصل شود. در حالی که بازرسی فیبر نوری و تمیز کردن اتصالات فیبر چیز جدیدی نیست ، اهمیت آن افزایش می یابد زیرا پیوندها با نرخ های فزاینده بالاتر داده ها باعث افزایش هزینه های بیشتر می شوند. با تحمل کمتر برای از دست دادن نور کلی ، تضعیف از طریق آداپتورها باید کمتر از قبل باشد. این را می توان با بازرسی و تمیز کردن صحیح کابل های فیبر نوری هنگام نصب یا هنگام انجام حرکت یا تغییرات ، به دست آورد.

آزمایش فیبر نوری: عیب یابی ، تأیید و صدور گواهینامه

تسترهای فیبر نوری شامل ابزار و تجهیزات برای انجام بازرسی و نظافت اولیه ، آزمایش کننده های عیب یابی و تأیید اولیه ، آزمایش کننده های صدور گواهینامه و آزمایش کننده های پیشرفته OTDR برای عیب یابی و تجزیه و تحلیل کابل کشی فیبر نوری موجود است.

بازرسی کابل فیبر نوری برای از دست دادن نور

برای چندین دهه ، فیبر نوری مورد بازرسی و تمیز قرار گرفته است تا از عبور مناسب نور اطمینان حاصل شود. در حالی که بازرسی فیبر نوری و تمیز کردن اتصالات فیبر چیز جدیدی نیست ، اهمیت آن افزایش می یابد زیرا پیوندها با نرخ های فزاینده بالاتر داده ها باعث افزایش هزینه های بیشتر می شوند. با تحمل کمتر برای از دست دادن نور کلی ، تضعیف از طریق آداپتورها باید کمتر از قبل باشد. این را می توان با بازرسی و تمیز کردن صحیح کابل های فیبر نوری هنگام نصب یا هنگام انجام حرکت یا تغییرات ، به دست آورد.



دو نوع مشکل وجود دارد که با از بین رفتن نور از یک طرف و  وارد شدن به آداپتور دیگر ، باعث از بین رفتن آنها می شود: آلودگی و آسیب.

گرد و غبار ، روغن ها و ژل مسدود کننده آب اشکال متداول آلودگی محل اتصال دهنده فیبر هستند. فقط لمس کردن فیبر بلافاصله روغن بدن را در قسمت انتهایی قرار می دهد و با ایجاد اتصال باعث تضعیف غیرقابل قبول می شود. گرد و غبار و ذرات کوچک با بار استاتیک در هوا شناور می شوند و می توانند در هر انتهایی در معرض فرود بیایند. این امر به ویژه در تاسیساتی که در حال ساخت یا بازسازی هستند صادق است. در تأسیسات جدید ، ژل بافر و روغن روان کننده به راحتی می تواند راه خود را به صورت انتهایی باز کند.

آسیب کابل فیبر نوری به صورت خراش ، حفره ، ترک یا تراشه ظاهر می شود. این عیوب سطح انتهایی می تواند نتیجه خاتمه ضعیف یا آلودگی جفت شده باشد. تصمیم گیری در مورد کوپل کردن هر اتصال ابتدا و سپس بازرسی فقط آنهایی که شکست می خورند یک روش خطرناک است زیرا تماس فیزیکی آلاینده های کوپل شده می تواند آسیب دائمی ایجاد کند. این آسیب دائمی مستلزم اتمام مجدد یا جایگزینی پیوندهای از پیش پایان یافته پرهزینه و زمان بر است.

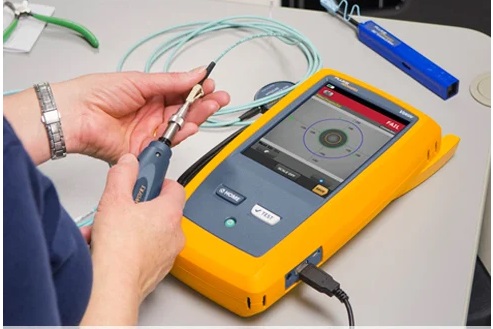

از روزهای اول کابل کشی فیبر نوری ، میکروسکوپ های نیمکت استریو برای بررسی سطوح انتهایی فیبر نوری استفاده شد. با گذشت زمان ، میکروسکوپ های کوچکتر و قابل حمل برای آزمایش آسان کابل فیبر طراحی شدند. میکروسکوپ ها را می توان به دو گروه اصلی تقسیم کرد: فیلم نوری و تصویری. میکروسکوپ های نوری از یک لنز عینی و یک لنز چشمی استفاده می کنند تا به شما این امکان را بدهد تا صورت انتهایی را مستقیماً از طریق دستگاه مشاهده کنید. میکروسکوپ های ویدئویی شامل یک پروب نوری و یک صفحه نمایش برای مشاهده تصویر کاوشگر هستند. کاوشگرها به گونه ای طراحی شده اند که بتوانند به پورت ها در مکان هایی که دسترسی آنها سخت است برسند. صفحه نمایش اجازه می دهد تا تصاویر برای شناسایی آسان آلودگی ها و آسیب ها گسترش یابد. از آنجا که صورت نهایی به جای مستقیم روی صفحه مشاهده می شود ، کاوشگرها احتمال رسیدن نور مضر لیزر به چشم فرد را به حداقل می رسانند. Fluke Networks طیف وسیعی از میکروسکوپ های فیبر نوری را از ساده تا حرفه ای ارائه می دهد.

تمیز کردن کابل های فیبر نوری

از آنجا که تمیز کردن سالها بخشی از نگهداری کابل فیبر نوری بوده است ، اکثر مردم روشهای خود را برای تمیز کردن قسمتهای انتهایی دارند ، از جمله برخی از روشهای غیر مطلوب مانند انفجار کابل فیبر نوری با هوای کنسرو شده ، یا استفاده از الکل ایزوپروپیل (IPA). حلالهای مخصوص الیاف تقریبا در حل کردن هرگونه آلودگی که در انتهای فیبر پنهان است بهتر عمل می کنند و میزان تبخیر مناسبی دارند که به آنها زمان کار می دهد و قبل از کوپل شدن ناپدید می شوند. اساسی ترین ابزار مورد استفاده به ترتیب دستمال مرطوب و سواب است که برای تمیز کردن تکه های کابل و درگاه های داخلی استفاده می شود. کیت های تمیز کننده فیبر نوری مناسب شامل تمام حلال ها و تجهیزات تمیز کننده ای است که برای تمیز کردن دقیق صورت نیاز دارید.

آزمایش فیبر نوری: عیب یابی ، تأیید و صدور گواهینامه



تسترهای فیبر نوری شامل ابزار و تجهیزات برای انجام بازرسی و نظافت اولیه ، آزمایش کننده های عیب یابی و تأیید اولیه ، آزمایش کننده های صدور گواهینامه و آزمایش کننده های پیشرفته OTDR برای عیب یابی و تجزیه و تحلیل کابل کشی فیبر نوری موجود است.

ماشین حساب فیبر SYSTIMAX خودکار



تأیید کابل کشی فیبر نوری جدید بر اساس استانداردهای IEEE ، TIA/EIA ، یا ISO/IEC لازم است تا اطمینان حاصل شود که پیوند برنامه مورد نظر را اجرا می کند. گواهی کامل کابل کشی فیبر نوری شامل دو بخش است. ردیف 1 یا رژیم تست پایه و ردیف 2 یا رژیم تست تمدید شده. صدور گواهینامه کابل کشی فیبر نوری درجه 1 با دستگاه اندازه گیری قدرت و منبع نور یا مجموعه تست های افت نوری مانند CertiFiber Pro انجام می شود تا میزان تلفات مطلق پیوند را اندازه گیری کرده و آن را با محدودیت های استاندارد مقایسه کند. صدور گواهینامه و عیب یابی کابل فیبر نوری ردیف 2 را می توان با OTDR مانند OptiFiber Pro OTDR انجام داد.

صدور گواهینامه پیوندهای

کابل فیبر نوری به تجهیزات تست مناسب ، دانش دقیق استانداردهای نصب و برنامه و توانایی مستندسازی نتایج آزمایش شما نیاز دارد. CertiFiber Pro یک تستر گواهینامه فیبر نوری دستی است که به سرعت و به راحتی شبکه های مالتی مود و سینگل مود را تأیید می کند. یک دکمه طول فیبر و تلفات نوری دو فیبر در دو طول موج را اندازه گیری می کند ، بودجه ضرر نوری را محاسبه می کند ، نتایج را با استاندارد صنعت انتخاب شده مقایسه می کند و یک نشانگر فوری PASS یا FAIL ارائه می دهد. نتایج آزمایش گواهینامه فیبر را می توان به راحتی با استفاده از نرم افزار LinkWare موجود ذخیره و مدیریت کرد.

گواهینامه فیبر نوری ردیف 2 استفاده از OTDR را به آزمایش خرابی می افزاید تا از

کیفیت اجزای فردی پیوند نصب شده اطمینان حاصل شود. در مورد OTDR ها و گواهینامه فیبر درجه دو در اینجا بیشتر بدانید.

Fluke Networks رهبر بازار در تجهیزات آزمایش فیبر نوری سازمانی است ، با طیف گسترده ای از تسترهای فیبر نوری سخت برای بررسی ، تمیز کردن ، تأیید ، تأیید و عیب یابی شبکه های کابل فیبر نوری
